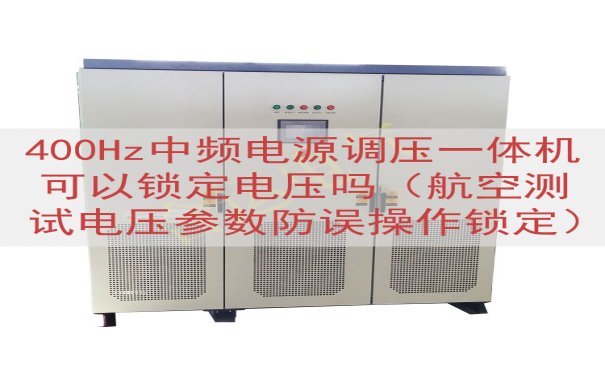

航空设备地面通电检查，离不开400Hz中频电源。现场操作人员调整电压，眼睛盯着仪表，手里拧着旋钮。电压调到位了，手一松开，不小心碰到旋钮，电压就变了。这种情况在机库、实验室里经常出现。为应对误操作，400Hz中频电源调压一体机设置了电压锁定功能。这个功能能不能锁住电压，怎样锁，看下文说明。

电压锁定功能在航空测试中的作用

飞机供电特性测试中，测试条件要求电压稳定在115V或230V量级。比如某型机载设备测试，要求输入电压固定在115V±1V，频率固定在400Hz±0.5Hz。操作人员把电压调到115V后，接下来的几分钟内要检查设备指示、记录耗电数据。这时候手部动作频繁，身边来往人员也可能碰到面板。调压一体机的锁定功能就是针对这种场景设计的。

锁定的实质是切断调压旋钮对输出电压的控制通路。旋钮转动时，内部电位器信号不再参与电压闭环调节，输出值保持在锁定瞬间的数值。部分设备锁定后，面板上的电压调节旋钮会失去调节作用，甚至旋钮转到底，输出电压纹丝不动。

调压一体机锁定功能的实现方式

从设备结构上区分，常见锁定方式有三种。表1列出了这三种方式的差别。

数字编码器按键锁定是目前400Hz中频电源调压一体机的主流方式。操作人员将电压调到目标值，按下面板上的“锁定”键，设备内部保存当前电压值，此后旋转编码器，调压指令不被执行。需要解除锁定时，长按“解锁”键或输入四位数密码，恢复调节功能。

锁定状态下的面板显示变化

设备进入电压锁定状态，面板不是没有任何提示。一般一体机在电压显示窗口旁边点亮一个黄色或红色的锁形符号。带有屏幕的一体机，屏幕上方出现“输出锁定”文字。调节电压的旋钮操作时，屏幕会闪现“已锁定”提示。这一段显示变化，方便操作人员确认锁定动作已经生效。

表2列出了某型号调压一体机锁定前后的电压显示与操作反馈对照。

从表2可以看出，锁定状态下旋钮转动不会引起输出电压波动。这给航空测试人员提供了可靠的操作边界。

锁定电压的精度保持

锁定动作发生时，调压一体机内部的电压采样电路持续工作。采样值与设定值进行比较，如果输出电压受负载变动而下坠，电路会自动调整PWM占空比，把电压拉回到锁定值。这种闭环调节与旋钮操作无关。也就是说，锁定不是简单的断开调压输出，而是把调压基准固定在当前值上，电力电子部分照常自动稳压。

对于航空测试中常见的冲击性负载，比如电动机起动、继电器吸合，锁定后的电压能自动恢复，不需要人工干预。这比锁定前稳压精度没有变化。

实测中遇到的操作情况

在连续多日测试的场合，操作人员需要频繁切换115V、115.5V、116V等电压点。每调整一次电压，就按一次锁定键，完成一组测试后再解锁调整下一组。这样操作看似多了一步，实际防止了因手误造成的无效测试。以山东运电气有限公司生产的400Hz中频电源调压一体机为例，其锁定按键设计在旋钮左侧，单手操作旋钮后，手指挪动约一厘米即可按下锁定键，不需要变换握持姿势。

该型号一体机锁定后，面板下方一只绿色指示灯常亮，表示逆变电路正常工作。电压输出端子上的测量值稳定不变。若测试过程中飞机上的供电转换开关动作，造成输出端短暂短路或过流，设备保护电路动作并停机，锁定值仍保留在内存中。排除故障重新开机，设备询问是否恢复上次锁定电压。选择恢复，立即回到此前设置的电压值。

另有一种情况，测试现场人员复杂，有人无意中调整了电压设定。由于锁定功能启用，在查看电压显示值正常后，操作人员按下面板“查询”键，屏幕显示“当前设定115.0V，锁定状态：ON”。这提供了清晰的防误操作依据。400Hz中频电源调压一体机用于航空环境，电压正确与否直接关联到机上设备安全，使用锁定功能是基本操作规范。

通话沟通设备配置细节，可从本网页直接致电山东运电气有限公司获取现场技术支持。报价单及技术协议中会明确标注电压锁定功能的性能指标。
