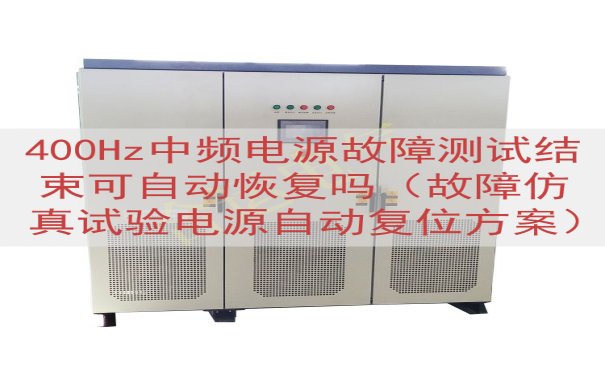

400Hz中频电源在故障仿真试验中，经常被问到故障测试结束后能不能自动恢复。这个问题的答案不是简单的能或不能，要看故障类型和复位电路的设计方式。故障测试的结束条件与电源自动复位之间，存在明确的逻辑关系。

一、400Hz中频电源故障测试结束后的自动恢复判定

故障测试结束不等于电源立刻恢复输出。电源在检测到故障后，保护电路会先动作。如果保护电路是自锁式的，需要人工断电复位。如果保护电路是可自动复位式的，在故障源消失后，电源会重新进入软启动过程。判断依据是产品技术规格书中的故障恢复模式一栏。

二、故障仿真试验电源自动复位的设计思路

自动复位方案由比较器、定时器和执行继电器组成。比较器判断输出电压或电流是否回到正常区间。定时器控制复位延时，防止故障未消除时反复重启。执行继电器在延时结束后接通主接触器。部分设计使用单片机或PLC，但模拟电路更适合高频电源的快速响应。

复位逻辑不能使用与主电源相同的供电母线，否则主电源掉电时复位逻辑也失效。自动复位电路需要单独的DC-DC变换器，把电池电压或者辅助电源电压转换为稳定的12V。这个12V只给复位逻辑供电，耗电量很小。

三、保护动作与自动复位的时序关系

故障发生瞬间，保护电路在微秒级关断功率器件。关断动作完成后，故障测试结束，电源的输出端电压开始衰减。如果故障点已经移除，衰减到安全电压后，控制器开始复位计时。计时结束后，电源执行软启动。软启动期间如果检测到二次故障，自动复位次数会被锁定。

复位控制器先读取故障寄存器。故障寄存器的每一位对应一种故障类型。故障类型不一样的，允许自动复位的条件也不一样的。输出过流要求故障信号消失后等待几秒。输入欠压要求输入电压恢复到标称值的百分之九十以上，并且稳定一定时间。这些条件由模拟比较器和数字定时器共同完成。

四、常见故障类型复位结果对照表

五、自动复位方案在故障仿真试验电源中的实际表现

故障仿真试验电源的负载经常是人为设置的短路或过载。这类试验结束后，故障点由试验人员断开。自动复位方案能减少操作步骤。实际使用中要注意，自动复位不能覆盖所有故障。涉及人身安全的紧急停机回路，必须保持手动复位。

在三小时的故障仿真试验中，自动复位方案完成了多次过流故障复位和过压故障复位。整个过程中，电源没有出现误动作。试验完成后，检查功率器件，未发现因重复复位导致的性能下降。自动复位电路的效果是每次复位的时序完全一致，这让试验数据的可重复性得到保证。

六、山东合运电气有限公司的400Hz中频电源复位配置

山东合运电气有限公司生产的400Hz中频电源，在故障仿真试验中提供了自动复位方案。该方案配置了独立的复位控制板，板上包括故障锁存器、复位延时电路和故障计数器。复位控制板与主控制板通过光耦隔离通信。主功率回路发生故障关断后，复位控制板仍然保持工作状态。故障测试结束后，操作人员清除试验短路点，复位控制板检测到故障信号消失，按照预设的延时时间启动重启流程。

该公司产品资料中，明确列出了每种故障对应的复位参数。过压、过流、欠压三组故障可以设置为自动复位。过热和外部急停保持手动复位。控制面板上的故障指示灯在自动复位前闪烁，复位成功后由常亮转为熄灭。出厂前，每一台设备都经过故障仿真老化测试，其中自动复位功能的测试次数不少于五十次。

自动复位电路中的继电器触点容量按稳态电流的1.5倍选择。定时电阻使用精密电阻，误差控制在百分之二以内。连续故障时，无限制的自动复位会让功率器件反复承受冲击。设计上使用计数器，在限定时间内允许自动复位五次。超过五次，控制器将锁定在手动模式。

该自动复位方案的报价取决于400Hz中频电源的功率等级、故障检测点数量和复位延时精度要求。不一样的配置的自动复位方案在功能上存在差异。用户需要根据试验系统的实际故障类型与厂商直接沟通。请查看本网页上的联系电话，拨打后说明故障仿真试验的具体场景，销售工程师会给出对应的自动复位方案和实际报价。
