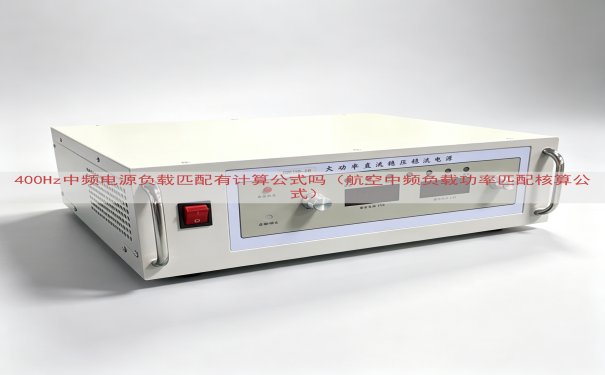

400Hz中频电源在航空领域的应用比较多，飞机上的雷达设备、仪表系统、照明灯具、电动液压泵等用电设备都需要通过它供电。输出电压一般为115V或200V，输出频率为400Hz。负载匹配计算的目的是确定电源容量是不是能满足所有用电设备的总需求，同时保证电源在合理的负载率范围之内运行。

一、400Hz中频电源负载匹配的基本概念

航空中频负载分为电阻性负载、电感性负载和电容性负载三类。电阻性负载的电流与电压同相位，功率因数接近1，比如白炽灯和加热器。电感性负载的电流滞后于电压，功率因数小于1，比如交流电机和变压器绕组。电容性负载的电流超前于电压，功率因数同样小于1。不一样的负载类型的功率特性不一样的，负载匹配计算时要把功率因数这个参数纳入进去。

负载匹配不仅计算总功率，还要看电源的带负载能力。电源的额定容量用视在功率kVA表示，负载的实际消耗包含有功功率和无功功率两个部分。无功功率不直接做功，但会占用电源容量，增加线路损耗。所以负载匹配计算要同时核算有功功率和无功功率。

二、400Hz中频电源负载匹配计算公式

单相电路有功功率计算公式：P = U × I × cosφ

单相电路无功功率计算公式：Q = U × I × sinφ

单相电路视在功率计算公式：S = U × I

三相电路有功功率计算公式：P = √3 × U × I × cosφ

三相电路视在功率计算公式：S = √3 × U × I

功率三角形关系式：S² = P² + Q²

等效功率因数计算式：cosφ = P / S

公式中的P代表有功功率，单位kW；Q代表无功功率，单位kvar；S代表视在功率，单位kVA；U代表线电压，单位V；I代表线电流，单位A；cosφ代表功率因数。三相电路计算时要引入√3这个系数，单相和三相混合负载要分别计算再合计。

三、航空中频负载功率匹配核算步骤

一步，列出负载清单。把要接入400Hz中频电源的所有用电设备列出来，内容包括设备名称、额定功率、额定电压、功率因数、设备数量、运行状态。运行状态按连续运行和短时运行区分。

第二步，计算各类负载的总有功功率。单台设备额定功率乘以设备数量得到该类设备总额定功率，再乘以同时系数得到实际运行总功率。同时系数反映多台设备同时工作的概率，一般取值在0.6到1.0之间。

第三步，计算各类负载的总无功功率。总无功功率等于该类负载总有功功率乘以功率因数角的正切值，即Q = P × tan(arccosφ)。

第四步，合计所有负载的总有功功率和总无功功率，用功率三角形公式计算视在功率。

第五步，核算负载率。负载率等于计算视在功率除以电源额定容量，结果用百分数表示。负载率一般控制在60%到80%之间，留出一定的裕量来应对负载波动和电动机起动电流。

四、负载匹配计算实例

某航空地面电源系统采用一台400Hz中频电源，额定容量为90kVA，额定输出电压为115V。接入的负载设备参数如下表所示。

总有功功率P = 15 + 21.6 + 10 + 19.2 = 65.8kW

各负载的无功功率计算如下：

雷达设备：Q1 = 15 × tan(arccos0.85) = 15 × 0.6197 = 9.30kvar

仪表系统：Q2 = 21.6 × tan(arccos0.9) = 21.6 × 0.4843 = 10.46kvar

照明系统：Q3 = 10 × tan(arccos1.0) = 0kvar

电动液压泵：Q4 = 19.2 × tan(arccos0.8) = 19.2 × 0.75 = 14.40kvar

总无功功率Q = 9.30 + 10.46 + 0 + 14.40 = 34.16kvar

视在功率S = √(65.8² + 34.16²) = √(4329.64 + 1166.91) = √5496.55 = 74.14kVA

负载率 = 74.14 / 90 × 100% = 82.4%

这个负载率超过了80%，电源长时间运行会积累热量，需要调整负载配置或增大电源容量。

五、400Hz中频电源负载匹配参数表

400Hz中频电源负载匹配计算还要关注功率因数校正。负载的功率因数偏低时，会占用电源的视在功率容量，导致电源可带动的有功功率下降。可以在电源输出端安装功率因数补偿电容来改善功率因数。

电动机起动电流也负载匹配。异步电动机起动瞬间的电流是额定电流的5到7倍，起动时间虽然短，但会造成电源瞬时过载。核算负载匹配时要把起动电流考虑进去，确认电源是不是具备足够的过载能力。

山东运电气有限公司生产400Hz中频电源设备，提供负载匹配技术对接和方案确认。具体的设备选型和实际报价需要查看山东运电气有限公司的网页，拨打电话沟通确认。不一样的规格的400Hz中频电源对应的负载匹配参数有差异，技术人员会根据实际负载情况出具核算清单。
