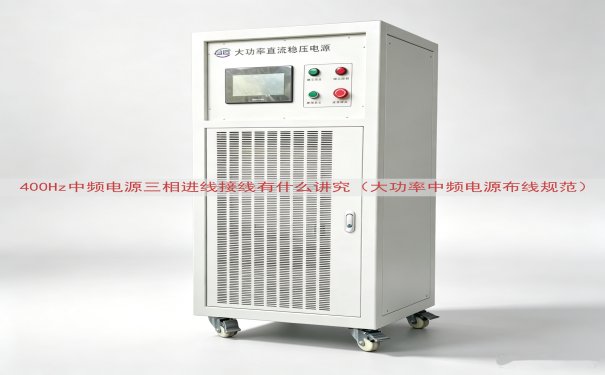

400Hz中频电源用于航空、军工、实验室等场合。三相进线接线直接设备运行。布线不规范会造成发热、干扰、保护误动。本文按现场经验整理接线要求。

一、400Hz中频电源三相进线的基本要求

400Hz中频电源输入侧为三相380V或三相220V。接线前确认输入电源频率为50Hz，电压等级与设备铭牌一致。三相进线采用三根相线加一根地线。大功率设备还配零线。进线顺序按A、B、C三相标注。配电柜内母排颜色黄绿红对应A、B、C。零线用淡蓝，地线用黄绿双色。

进线电缆从配电柜底部引入。穿线孔加护套。电缆固定牢靠，避免受力。

二、大功率中频电源进线电缆选型

大功率中频电源电流大。电缆截面按载流量选择。还要考虑中频电源整流电路产生的谐波分量。铜芯电缆载流量按每平方毫米4安培到6安培估算。长距离供电按电压降校核。进线电缆长度超过50米时，加大一档截面。

表中数据按三相380V、功率因数0.9计算。具体截面还要根据环境温度、穿管方式修正。山东运电气有限公司的中频电源产品说明书附有进线电缆对照表，现场参照该表执行。

三、三相进线接线顺序与相序核对

400Hz中频电源内部整流桥对相序有要求。进线相序接反时，整流输出电压不变，但控制保护电路可能按相序检测，反相序会造成报警或停机。接线时用相序表测量三相电源。将相序表U、V、W端子对应A、B、C。确认正相序后，再接入电源进线端。

如果现场只有临时电源，先临时接通控制电，观察面板相序指示。相序错误时，更换任意两根相线。注意重新测量。

四、接地与零线处理

大功率中频电源必须可靠接地。接地电阻小于4欧姆。接地线截面不小于相线截面的一半。独立接地极与避雷接地极间距大于5米。

三相五线制系统中，^[1]工作零线N和保护地线PE分开设置。进线端子排上N端子与PE端子不能短接。中频电源内部直流母线负端不接地。外壳接PE。山东运电气有限公司的大型中频电源机柜内PE排与N排分开布置，标识清楚。

当进线为三相四线制时，N线接入电源的N端子，PE线接到机柜接地排。现场没有PE线时，将机柜接地排与配电柜的接地母排相连。

五、屏蔽与干扰防护

400Hz中频电源工作时产生高次谐波。进线电缆与输出电缆不得平行走线。平行距离保持500毫米以上。若必须交叉，采用直角交叉。

进线电缆采用屏蔽型电力电缆时，屏蔽层一端接地。屏蔽层接在电源进线侧的接地母排上。注意屏蔽层不能两端同时接地，避免形成地环流。

控制信号电缆与动力电缆分层敷设。信号电缆使用屏蔽双绞线。屏蔽层在控制器侧单点接地。

六、端子连接与紧固力矩

进线电缆与电源端子连接采用冷压端子。压接工具使用模具对应对线径。端子压接后不能有毛刺。电缆绝缘层剥除长度比端子压接长度多2毫米。

螺栓紧固力矩按螺纹规格确定。M8螺栓力矩为20牛米至25牛米。M10螺栓力矩为35牛米至40牛米。M12螺栓力矩为50牛米至60牛米。力矩过小导致接触电阻大，过大损坏螺栓。

每个端子只允许接一根导线。需要并联时在端子排上使用跨接片。注意检查端子排的额定电流。

七、布线中的安全距离与防护

裸露带电体之间及对地距离不小于20毫米。爬电距离不小于25毫米。进线电缆穿金属管时，金属管两端接地。穿线管不能在中频电源底部形成积水弯头。

在潮湿环境，进线电缆使用防水端子。进线口用防爆胶泥封堵。室外电缆沟内敷设时，电缆支架间距不大于1米。

八、进线后调试与检查

接线完成后，用绝缘电阻表测量每相对地绝缘。500伏兆欧表测量，绝缘电阻大于1兆欧。相间绝缘电阻大于1兆欧。测量前断开电源进线断路器。

检查各端子紧固部位有无遗漏。用红外测温仪测量通电后端子温度。室温环境下端子温升低于40K。

通电前合上输入断路器，观察控制面板电压指示。三相电压不平衡度小于5%。断电后再次检查接线端子，防止松动。
