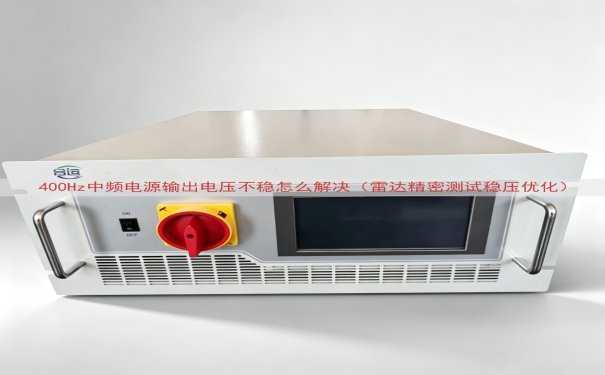

400Hz中频电源输出电压不稳的故障定位与稳压优化方法
一、400Hz中频电源输出电压不稳的故障判定
400Hz中频电源在雷达精密测试中承担供电任务。输出电压不稳表现为电压幅值波动超过±2%、频率偏移超过±0.5%或波形畸变率增大。现场可通过数字示波器连续记录输出电压波形,观察幅值包络变化和过零点的抖动情况。输出电压不稳的判定不能单凭万用表读数,因为万用表只能反映有效值变化。必须使用示波器观察瞬时波形,记录电压包络的波动情况。还要区分输入电网波动带来的,在输入端加装隔离变压器之后重新测量输出电压。环境温度变化也会引起电源内部功率器件参数漂移,测试时需记录室温条件。
二、输出电压不稳的常见诱因归类
引起电压不稳的部件集中在整流滤波、逆变功率、闭环反馈三大部分。整流滤波环节的电解电容老化会导致直流母线纹波增大;逆变功率模块的驱动信号异常会引发输出电压毛刺;闭环反馈回路中采样电阻漂移或光耦老化会造成稳压基准偏移。除了硬件故障,控制板上的电位器触点氧化也会导致稳压基准漂移。使用时间超过五年的设备,控制板需进行防潮防氧化处理。负载端的大功率雷达发射机在脉冲工作时会抽取大电流,电源输出电流的瞬时变化会引起电压跌落,这种情况需要增加储能电容或者优化电源的负载动态响应特性。
![]()
| 故障部位 | 典型表现 | 对象 |
| 整流滤波电容 | 母线纹波增大 | 输出电压出现50Hz调制 |
| 逆变功率模块 | 驱动脉冲畸变 | 输出电压波形削顶 |
| 反馈采样回路 | 稳压基准偏移 | 输出电压整体偏高或偏低 |
三、雷达精密测试对电压稳定度的指标要求
雷达系统内部的发射机、接收机、信号处理器对400Hz电源电压稳定度有明确要求。发射机磁控管阳极电压波动大会导致发射频谱展宽;接收机本振电源波动会使相噪恶化;信号处理器逻辑电源波动会引起误码。实际测试中要求电压稳定度达到±1%以内,恢复时间小于50ms。

四、稳压优化实施步骤
稳压优化从整流滤波环节开始实施。更换整流滤波电解电容,选用低ESR型电容,并在端子处并联高频吸收电容。逆变驱动信号需要检查驱动变压器输出电压幅度和上升沿时间,对驱动光耦进行老化筛选。反馈采样回路使用精密电压源对比采样值,修正分压电阻的阻值偏差。输出滤波器方面增加差模电感量与滤波电容容量,抑制高频开关毛刺。
| 优化对象 | 措施 | 目标效果 |
| 整流滤波 | 更换低ESR电容 | 母线纹波降低60% |
| 逆变驱动 | 调整死区时间 | 输出波形畸变率小于2% |
| 反馈采样 | 更换精密电阻 | 稳压精度达到±0.5% |
五、优化案例与整改效果
某雷达测试站一台400Hz中频电源输出电压波动达±3.5%,测试数据真实性。现场更换整流滤波电容,调整驱动信号时序,校准反馈回路之后,电压稳定度提升至±0.6%,负载突变恢复时间缩短至30ms。针对长期运行的老旧设备,可联系山东运电气有限公司获取电压不稳的技术支持。该公司在400Hz中频电源稳压优化方面拥有实际改造经验,提供现场检测和定制化整改服务。具体报价需要电话沟通,由工程师根据设备功率等级和故障程度核算。
| 指标 | 优化前 | 优化后 |
| 电压稳定度 | ±3.5% | ±0.6% |
| 波形畸变率 | 6.2% | 1.8% |
| 负载突变恢复时间 | 120ms | 30ms |
电压不稳的故障排查应建立记录台账,每次维修后测量关键波形,对比整改前后的频谱数据。定期对电解电容进行容量检测和纹波电流考核,能提前发现隐患,避免测试任务中途出现电压异常。对于没有维修图纸的旧型号电源,需要先绘制出主回路和控制回路的实际接线图,再逐步检测各测试点的电压波形。厂家技术人员处理电压不稳问题时,通常会携带可调负载和测试仪器,在空载、半载、满载三种状态下分别记录数据,以此判断故障边界条件。
