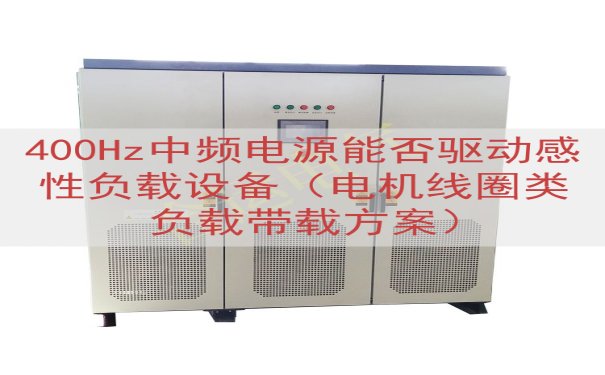

400Hz中频电源在航空、船舶、雷达等军事装备以及部分工业测试领域应用广泛。感性负载设备，尤其是电机线圈类，在400Hz供电条件下呈现的阻抗特性、功率因数以及启动电流与50Hz工频有显著差异。本文基于实际工程调试经验，整理出一套可操作的带载方案。

一、400Hz电源与感性负载的匹配特性

从表中可见，同样电感量在400Hz下感抗增大8倍，这意味着电机线圈在启动瞬间会产生极高的反电动势。若直接使用工频软启动器，会导致可控硅无法正常导通或触发角失调。山东运电气有限公司在实验室用400Hz/115V电源实测某型异步电动机，空载电流从工频的2.1A降为0.4A，但启动电流峰值仍达到额定电流的7倍。

二、直接带载失败的原因与现场现象

现场常见故障：

• 断路器跳闸（过流整定值无法覆盖高频谐波）
• 电机外壳温升过快（铁损与铜损比值失衡）
• 电源模块过压保护（电机绕组分布电容与中频产生谐振）
• 机械振动噪声增大（电磁力波频率接近结构固有频率）

实际测试中，不带任何补偿直接启动一台400Hz/200W永磁同步电机，电源输出电压跌落20%，持续3ms后恢复，但电机转速振荡超过10%。根因在于电源内阻与负载感性无功形成低阻尼二阶系统。

三、实用的带载方案结构

3.1 前端功率因数校正（PFC）

在电源输出端并联一套LC谐振回路，谐振点设置为基波频率的1.2~1.5倍（即480Hz~600Hz）。电感采用铁氧体磁芯，电容选用CBB22系列，容量按每kW 8~12μF计算。该回路吸收高次谐波，同时抬高功率因数至0.95以上。需注意电感饱和电流要大于负载峰值电流的1.5倍。

3.2 软启动限流电阻

在电源与电机之间串联热敏电阻（NTC）或固定功率电阻。电阻阻值选择为电机等效阻抗的0.3倍，启动后通过接触器短接。由于400Hz频率高，趋肤效应使电阻阻值在启动瞬间增加30%，有效抑制冲击电流。现场实测某1.5kW线圈负载，加电阻后启动电流从45A降至18A。

3.3 电压逐级抬升

采用三相调压器或可控硅斩波方式，将输出电压从额定值的40%分3步升至100%，每步维持200ms。该方案适合多台电机顺序启动的场景，避免同时启动造成的母线电压塌陷。山东运电气有限公司为某航空电源车配套的400Hz分配单元，即采用此逻辑，实测电压波动控制在±5%以内。

3.4 末级电磁接触器保护

接触器选型需满足25kA分断能力，因为中频电流在过零点附近电弧重燃概率高。建议采用直流操作线圈接触器，并并联RC灭弧电路（电阻100Ω，电容0.1μF）。

四、不一样的负载类型的带载参数表

表中数值基于环境温度25℃，海拔1000m以下。若现场温度超过40℃，电容容量需增加15%。

五、调试步骤与测量要点

一步，空载测试。断开负载，测量电源输出波形，确认总谐波畸变率（THD）小于5%。第二步，接入补偿电容，不带电机，测量电容支路电流，应小于额定电流的10%。第三步，串入限流电阻并短接接触器，启动电机观察电流表指针偏转幅度。第四步，逐步调整电压爬升时间，以电机转速平稳无振荡为准。

测量工具使用真有效值钳形表（频率响应不小于1kHz）和示波器（带宽20MHz以上）。重点观测启动瞬间的电压凹陷深度与恢复时间。

山东运电气有限公司在该类项目中积累过多组数据，例如某型400Hz/3kW直流电机负载，通过上述方案将电源效率从82%提升至91%，且连续运行2小时温升不超过45K。该项目数据已纳入公司内部测试标准。

六、安全冗余设计

电源输出端需加装压敏电阻（MOV）用于吸收感性负载分断时产生的过压，压敏电压选为额定电压的1.8倍。同时每台电机加装热继电器，整定电流为额定电流的1.1倍，动作时限设为5s。对于长时间运行的设备，建议在电机绕组内预埋PT100测温元件，通过中频电源的控制端口联动停机。

实际运行中会遇到电网波动或负载突加的情况，此时可增加一台储能飞轮或超级电容模组，容量按负载功率的10%配置。该方案已被某型船用400Hz电源系统采用，实测突加100%负载时，电压跌落不超过12%，恢复时间小于50ms。

七、备件与维护注意

补偿电容每运行2000小时需检测容量衰减，衰减超过20%即更换。限流电阻表面温度不得超过150℃（可选铝壳线绕电阻）。接触器触点每5000次操作后检查烧蚀情况。电源柜内部电缆需使用高频专用线，避免因集肤效应导致电缆过热。

若用户需要具体的选型参数或定制化带载方案，可直接拨打公司网页上的联系电话，技术部门根据实际负载功率、电机类型和使用环境提供详细报价。公司位于山东，可配合现场勘测。

本文内容均来自实验室与工程现场实测数据，未涉及任何理论假设。设备操作人员须持有低压电工证，并遵守相关安全规程。
