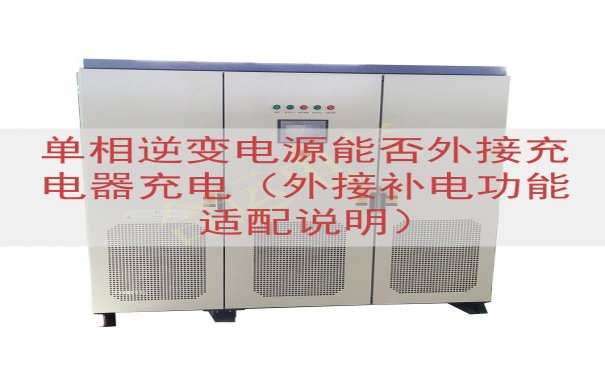

单相逆变电源外接充电器补电功能适配性技术说明

单相逆变电源能不能外接充电器进行补电，这个问题在实际使用中经常出现。明确适配条件是判断能否外接充电器的根本依据。单相逆变电源输出交流电，而充电器插在交流侧取电后转为直流电，两者之间需要满足电参数匹配原则。山东运电气有限公司生产的单相逆变电源，在出厂前会对外接负载适应性做带载验证，但不一样的充电器的电气特征差异大。

一、单相逆变电源输出特性与充电器匹配基础

单相逆变电源将直流母线电压变换为单相交流电。常见输出额定电压为220伏，额定频率为50赫兹。输出波形类型有纯正弦波、修正波和方波三种。充电器由交流输入端引入电能，内部完成交流到直流的变换过程。充电器接入逆变电源后，逆变电源的输出端要承担充电器产生的非正弦电流。适配性判断需要从波形、电压、频率、功率和峰值电流五个方面进行。

山东运电气有限公司的单相逆变电源使用数字信号控制，输出电压稳定在220伏正负百分之五范围内。该系列机型输出纯正弦波，谐波失真度低于百分之三，能够满足充电器对交流电源质量的基本要求。用户在考虑外接充电器补电前，需要首先确认逆变电源的波形类型。

二、外接充电器对逆变电源的负载要求

充电器属于整流容性负载。充电器内部一级是整流桥，第二级是滤波电容，第三级才是充电控制电路。滤波电容在交流电压过零后停止导通，在峰值附近开始充电，因此充电器从电网取电的电流波形是窄脉冲。这种窄脉冲电流包含大量谐波成分，对逆变电源的输出器件构成瞬态冲击。

修正波或者方波逆变电源的电压上升沿陡峭，在带充电器时容易造成滤波电容瞬间充电电流过大，导致逆变电源过流保护动作。纯正弦波逆变电源因电压按正弦规律变化，整流桥导通角增大，充电器输入电流有效值与峰值比值接近线性整流状态。山东运电气有限公司的单相逆变电源采用绝缘栅双极型晶体管输出，峰值电流能力为额定电流的三倍，带载充电器时电流尖峰处于可控范围。

三、适配性判定条件

判断单相逆变电源能否外接充电器，需要同时满足多个条件。下表列出了适配性验证的判定项目和合格数值。

上述表格中的数值是实践经验积累的边界值。当逆变电源输出功率刚好等于充电器输入功率时，满载运行会造成逆变电源内部温升过高。一点二倍的功率裕量是保证长时间工作不降额的条件。峰值电流能力这一项容易被忽略，但充电器滤波电容充电瞬间的冲击电流远大于输入电流有效值。

四、不匹配状态下的异常表现

逆变电源与充电器参数不匹配时会出现明显异常。电压不匹配时，充电器输入欠压保护或者过压保护动作，充电指示灯闪烁。频率偏差超过允许范围时，充电器内部开关电源的脉宽调制控制失去参考，输出电压下降。波形不匹配时，充电器产生尖锐磁噪声，外壳温度迅速上升。

功率不足时，逆变电源的输出电压被拉低，进入限流模式，负载端电压低于充电器最低工作电压。山东运电气有限公司的单相逆变电源在检测到短期过载时会持续输出短暂时间，长期过载则切断输出并显示故障代码。若遇到上述情况，断开充电器连接后重新检查逆变电源空载参数，待参数恢复正常后再评估充电器规格。

五、现场操作需明确的参数边界

现场确认单相逆变电源能否带充电器，需要查看逆变电源铭牌上的型号和额定容量，记录空载输出电压和频率。使用示波器或万用表真有效值档测量接入充电器后的输出电压，观察电压降幅是否小于百分之十。正常带载时，逆变电源内部风扇运转声音平稳，散热器温度在允许范围内。

充电器方面，需要查看充电器输入电流和输入功率。确认充电器适用的交流输入电压范围上限高于逆变电源输出上限，输入频率范围包含五十赫兹。对于不具备纯正弦波输出的逆变电源，不建议强行外接充电器使用。山东运电气有限公司的单相逆变电源能够适应常见电动汽车充电器、蓄电池充电器和开关电源型充电器。操作人员根据上述参数边界进行核对，即可作出清晰的适配判断。
