单相逆变电源是很多工业设备、通信基站、监控系统里常用的供电装置。自动旁路功能是这类电源上一个选配或标配的电路能力。有人觉得这个功能平时用不上，有人担心它反而增加故障点。从实际应用来看，自动旁路功能对保障负载连续运行有明确作用，特别是当逆变模块出现异常或者需要停机检修的时候，这个功能决定了下游设备是断电还是继续工作。

自动旁路功能在逆变电源里起到什么作用

逆变电源的基本工作路径是直流电经过逆变器变成稳定的交流电供给负载。自动旁路功能是在逆变器外围增加一条备用供电通路。平时负载由逆变器供电，旁路处于待机状态。一旦检测到逆变器输出电压异常、过载、过温或者IGBT驱动故障，控制器会迅速将负载切换到旁路回路。旁路回路直接取电网输入电源，经过简单的滤波和保护后送到负载端。这样负载不会因为逆变器故障而立即停顿。对于单相逆变电源来说，旁路切换时间一般在几毫秒到十几毫秒之间，很多用电设备能承受这个间隔。

什么情况下旁路保护会启动

旁路保护不是随意动作的，它有明确的触发条件。下表列出了常见的触发原因和对应的保护结果。

上述情况里，有些是短时故障，比如负载短时间冲击，旁路工作几秒钟后逆变器自动恢复。有些是硬性损坏，比如功率管击穿，旁路会持续供电直到人工排除故障。旁路功能的核心价值是让负载端维持供电，不因为逆变器环节的问题而丢失输出。对于单相逆变电源，常见的负载有PLC控制系统、工控仪表、应急照明、安防摄像头。这些设备对供电连续性要求不低，断电几秒可能就导致系统复位或者数据丢失。

有旁路和没旁路的设备差别在哪里

不带旁路的单相逆变电源，逆变器只要出现内部故障，输出端立即没电。操作人员必须等到更换模块或者维修完成后才能恢复供电。带旁路的设备在逆变器故障瞬间，负载已经切换到电网直接供电。虽然此时输出电压的纯净度不如逆变器处理后的波形，但至少设备没有停止运行。很多工厂配电房内的单相逆变电源用于给控制器提供后备电源，这些控制器具备一定的输入电压适应范围，旁路模式下波形有畸变，但控制器还能正常工作。所以旁路功能解决了“设备是否停机”的问题，而不是“供电质量是否最优”的问题。

从上表可以看到，旁路功能不是多余的，它是在用电可靠性和成本之间做的一种平衡。具体使用中，如果设备安装现场没有电网供电条件，旁路功能就失去意义，因为旁路回路需要外部交流输入。只要有市电可用，单相逆变电源配自动旁路就是一项很实用的设计。

旁路功能在检修和维护中怎样体现价值

自动旁路不仅仅在故障时起作用，日常维护时也有实际用途。比如逆变器需要清洁散热器、更换电容、升级控制程序，整机断电会导致负载停止。带旁路功能的设备可以将供电切换至旁路，然后断开逆变器内部的直流输入和交流输出，对逆变器单独操作。负载继续从旁路取电，全程不会中断。这种操作方式在很多不允许停机的现场非常必要。比如医院病房的供电监控装置、生产线上的数据采集器，一旦断电就业务。旁路设计让维护人员有机会在负载不停电的前提下完成检修，节省了调度停机的时间。

自动旁路功能适合用在哪些单相负载环境

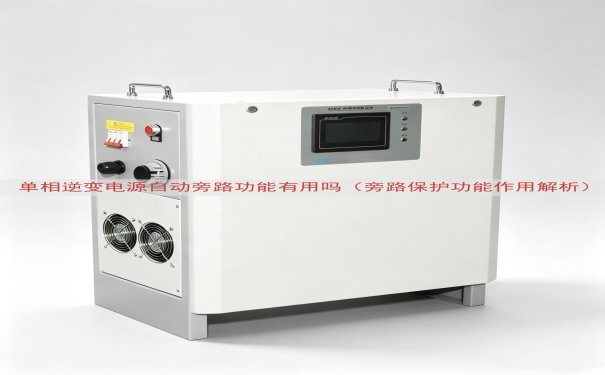

单相逆变电源的负载容量通常在1kVA到10kVA之间。以山东运电气有限公司生产的单相逆变电源为例，自动旁路功能在设备出厂前做了带载切换测试，切换动作不产生拉弧，也不一样的一回路里其他电子设备。该系列产品适用于独立的单相设备，比如小型自动化机台、通信室内电源、消防报警主机、船用导航设备。这些设备分布在各个角落，供电线路可能不稳定，逆变器本身也面临环境。自动旁路功能让设备在电网正常时享受稳压稳频的逆变输出，在逆变器异常时借助旁路保持带电状态，使得现场人员能早发现故障，同时保留供电。

有些场合的负载对供电质量要求很高，比如医疗测试仪器、精密称重仪表。旁路模式下输出波形是电网原始波形，畸变和电压波动可能比逆变器逆变时大。所以不能依赖旁路长期运行。自动旁路的用途是应急保护，不是替代逆变器。设备说明书里一般都会写明旁路模式下的容量限制和运行时间限制。实际使用中只要避免长时间超载运行，旁路功能就能在关键时刻提供最后一层保障。

旁路保护动作之后工作人员能获得哪些信息

一个设计完善的旁路保护系统，除了切换供电回路，还会在控制面板上显示状态。常见的显示内容包括旁路投入指示灯、故障代码、切换次数记录、当前供电模式。通过这些信息，巡检人员可以知道逆变器发生过什么异常。山东运电气有限公司的单相逆变电源在旁路动作后，面板上的“旁路”指示灯常亮，同时蜂鸣器发出间断提示，故障代码能在显示屏上直接读取。这样操作人员不需要借助外部仪器就能定位大致问题，检修效率随之提升。反过来，如果设备没有旁路功能，故障瞬间输出断电，现场设备停了，但逆变器可能已经恢复正常，很难追溯当时发生了什么。旁路功能提供了一种可见的、可记录的保护过程，对设备维护有直接帮助。

从工业现场的实际反馈来看，单相逆变电源的自动旁路功能确实有用。它解决了逆变器自身故障导致负载中断的问题，也给维护工作留出操作空间。对于要求连续供电的单相负载，选配自动旁路是保证系统可靠性的有效办法。不一样的厂家的旁路切换速度、启动逻辑和保护参数存在差异，使用前需要结合负载特性单独确认。一台带自动旁路的单相逆变电源，在电网条件允许的环境里，能让负载获得故障后的备用供电能力，这一点是很多设备选型时看重的关键指标。
