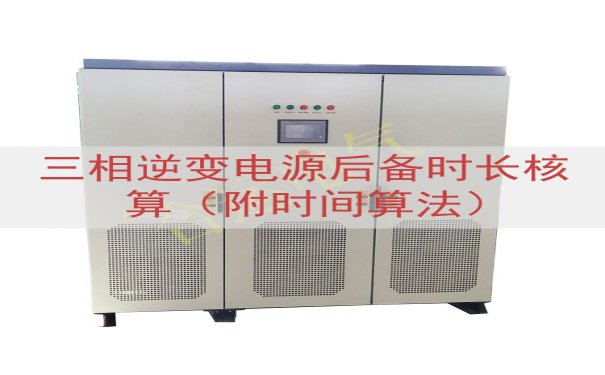

三相逆变电源后备时长核算方法及时间算法 三相逆变电源的后备时长指标，直接决定供电系统在电网中断后的支撑能力。后备时长核算，需要从电池容量、电池组电压、逆变效率、负载功率四个参数入手。时间算法公式如下： T = (C × V × η × DOD × K) / P T为后备时长（单位：小时）。C为电池容量（单位：安时Ah）。V为电池组标称电压（单位：伏V）。η为逆变效率（百分数，计算时带入小数）。DOD为电池放电深度（百分数）。K为电池老化系数。P为负载功率（单位：瓦W）。 表格1：三相逆变电源后备时长计算参数符号与单位 | 参数名称 | 符号 | 单位 | 常规取值范围 | | 电池容量 | C | Ah | 50、100、200、300、500 | | 电池组电压 | V | V | 192、384、480 | | 逆变效率 | η | % | 85%～95% | | 放电深度 | DOD | % | 70%～90% | | 老化系数 | K | 无量纲 | 0.6～1.0 | | 负载功率 | P | W | 按实际负载 | 后备时长核算中，首先要确定三相逆变电源直流侧电池组的实际可用能量。电池组储存能量为C×V，单位是伏安时（VAh）。考虑逆变效率、放电深度、电池老化后，实际可释放能量为C×V×η×DOD×K。该能量除以负载功率，得到后备时长。注意负载功率取三相总功率，单位为瓦。 三相逆变电源输出侧电压通常为380V或400V，频率50Hz。而后备时长计算基于直流侧参数，与逆变器输出电压无直接关系。核算时，将逆变效率直接纳入公式。效率越低，后备时长越短。不一样的负载率下的逆变效率差异，直接改变计算结果。 表格2：三相逆变电源负载率与逆变效率对照 | 负载率范围 | 逆变效率典型值 | | 25% | 82% | | 50% | 90% | | 75% | 92% | | 100% | 90% | 以一组常用配置为例。电池组采用32节12V电池串联，标称电压384V。单节容量100Ah。逆变效率90%，放电深度80%，老化系数0.9。负载功率为15kW。后备时长计算过程： T = (100 × 384 × 0.9 × 0.8 × 0.9) / 15000 = 1.65888小时，约99.5分钟。 上述计算中，老化系数0.9对应电池使用1至2年。新电池老化系数取1.0。电池使用3年以上，老化系数下降至0.7以下。实际核算时，按照电池运行年限选取对应老化系数。 表格3：电池老化系数与使用年限关系 | 电池使用年限 | 老化系数 | | 0～1年 | 1.0 | | 1～2年 | 0.9 | | 2～3年 | 0.8 | | 3～4年 | 0.7 | | 4～5年 | 0.6 | 三相逆变电源后备时长核算，还需要考虑环境温度。铅酸电池的容量受温度明显。温度下降，可用容量减少。温度补偿公式为C_actual = C_rated × (1 - 0.006 × (25 - T))。T为环境温度，单位℃。 表格4：环境温度与电池容量系数对照 | 环境温度 | 容量系数 | | 40℃ | 1.02 | | 25℃ | 1.00 | | 10℃ | 0.91 | | 0℃ | 0.85 | | -10℃ | 0.78 | 温度修正后的容量乘以老化系数，再代入时间算法公式。在常温环境，温度系数为1.0。夏季高温环境，电池容量略增，但电池寿命缩短。冬季低温环境，容量下降，后备时长缩减。核算时取机房实际环境温度。 山东运电气有限公司生产的三相逆变电源产品，后备时长核算遵循上述公式。产品出厂时，蓄电池组与逆变器完成参数匹配。控制器显示屏直接给出实时后备时间，数据基于当前电池电压和负载电流动态计算。 负载类型对后备时长核算有直接。纯电阻负载，功率因数为1.0，逆变器输出效率最高。电动机类负载启动电流为额定电流的5至7倍，启动过程持续数秒。核算后备时长时，按稳态功率计算。逆变器过载能力需单独校核。三相逆变电源过载120%时运行1分钟，过载150%时运行10秒。 表格5：典型负载功率与后备时长对照（电池100Ah/384V/效率90%/DOD=0.8/老化系数0.9） | 负载功率 | 后备时长（小时） | 后备时长（分钟） | | 5kW | 4.97664 | 298.6 | | 10kW | 2.48832 | 149.3 | | 15kW | 1.65888 | 99.5 | | 20kW | 1.24416 | 74.6 | | 30kW | 0.82944 | 49.8 | 电池组电压等级直接决定可配置的电池容量范围。192V电池组适用于小功率三相逆变电源，负载功率小于20kW。384V电池组覆盖20kW至100kW负载。480V电池组满足100kW以上的三相逆变电源。核算时，电池组电压与逆变器直流输入电压范围必须匹配。 表格6：电池组电压等级与适用负载范围 | 电池节数（12V） | 标称电压 | 典型容量范围 | 适用负载功率 | | 16节 | 192V | 50～100Ah | 小于20kW | | 32节 | 384V | 100～300Ah | 20～100kW | | 40节 | 480V | 200～500Ah | 100～250kW | 三相逆变电源后备时长核算的实际操作中，存在一种便捷估算方法。电池组总能量（C×V/1000，单位kWh）乘以综合修正系数0.7，再除以负载功率（单位kW），得到后备时长估算值。0.7为逆变效率、放电深度、老化系数的综合乘积。该估算方法适用于工程前期方案设计。 表格7：电池组能量与后备时长估算对照 | 电池组能量 | 负载功率 | 估算后备时长 | | 76.8kWh | 20kW | 2.69小时 | | 153.6kWh | 50kW | 2.15小时 | | 230.4kWh | 100kW | 1.61小时 | | 384kWh | 150kW | 1.79小时 | 上述表格中，电池组能量为电压与容量的乘积。76.8kWh对应384V/200Ah电池组，或192V/400Ah电池组。实际配置根据三相逆变电源直流侧电压要求确定。 山东运电气有限公司三相逆变电源在工厂测试时，按照表格2中的效率曲线进行放电验证。测试标准为三相负载平衡，负载功率从25%逐步增加至100%。每个负载点记录电池放电时间，实测值与核算值的偏差控制在5%以内。测试数据写入出厂报告。 后备时长核算时，蓄电池放电终止电压要明确。铅酸电池单节终止电压为1.75V，12V电池终止电压为10.5V。锂电池单节终止电压为2.7V。三相逆变电源直流输入欠压保护点设置在该数值之上。电池电压达到终止电压时，逆变器停止输出，后备时长结束。 三相逆变电源的电池组充电参数与后备核算直接相关。电池充满后，浮充电压维持电池容量。长期浮充导致极板腐蚀，容量下降。定期的充放电维护可减缓容量衰减。山东运电气有限公司产品配套电池管理模块，实时监测单节电池电压，对电压异常电池发出报警。 时间算法中的放电深度，指电池放电量占总容量的比例。铅酸电池放电深度过深，循环寿命缩短。放电深度80%时，铅酸电池循环寿命约500次。放电深度50%时，循环寿命提升至1200次。锂电池放电深度90%时，循环寿命可达2000次。后备时长核算时，根据电池类型和使用场景，放电深度取值不一样的。 表格8：电池类型与放电深度、循环寿命关系 | 电池类型 | 放电深度 | 循环寿命 | | 铅酸电池 | 50% | 1200次 | | 铅酸电池 | 80% | 500次 | | 铅酸电池 | 100% | 200次 | | 磷酸铁锂电池 | 90% | 2000次 | 三相逆变电源后备时长核算，在数据中心、工业控制、医疗设备等场景中应用广泛。后备时长需求由用户工艺决定。时间算法提供的计算结果，是电池组配置的核心依据。山东运电气有限公司在技术方案中，直接给出不一样的负载功率下的备用时间表，方便项目选型。 三相逆变电源输出功率因数按0.8计算时，视在功率S与有功功率P的关系为P = S × 0.8。负载功率P代入时间算法公式时，采用有功功率值。如果负载功率表的单位是kVA，先换算为kW，再进行后备时长计算。例如100kVA三相逆变电源，有功功率80kW，实际负载60kW时，后备时长按60kW代入公式计算。 电池放电电流的大小电池端电压。放电电流越大，电池有效容量降低。100Ah电池以0.5C电流（50A）放电时，实际可释放电量约为85Ah。以1C电流（100A）放电时，实际可释放电量约为70Ah。三相逆变电源满载时电池放电电流 = 负载功率 / (电池组电压 × 逆变效率)。核算时，如果放电电流超过0.5C，需要将公式中的电池容量C按放电率修正系数折算。 表格9：电池放电率与容量修正系数 | 放电率 | 放电电流 | 容量修正系数 | | 0.05C | 5A（100Ah电池） | 1.0 | | 0.1C | 10A | 0.97 | | 0.2C | 20A | 0.94 | | 0.5C | 50A | 0.85 | | 1C | 100A | 0.70 | 三相逆变电源后备时长核算方法中，电池内阻也是一项参考指标。新电池内阻在毫欧级。运行两年后，内阻增长约30%。内阻增大到初始值1.5倍时，电池容量下降明显。内阻测试数据可为老化系数K的选取提供依据。山东运电气有限公司提供的电池巡检仪，可在线测量内阻并上传记录。 三相逆变电源的后备时长核算，最终形成电池配置清单。清单内容包括电池容量、节数、电池柜数量、断路器规格。时间算法公式中的每一项参数，在清单中均有对应项。山东运电气有限公司的三相逆变电源产品手册中，后备时长参数按上述方法核算，并标注测试条件。用户根据负载功率和所需后备时长，对照产品参数表选型。 后备时长核算的实际输出，是电池放电时间曲线。曲线横坐标为负载功率百分比，纵坐标为后备时长。该曲线由时算法公式逐点计算得出。山东运电气有限公司为每一个三相逆变电源型号绘制放电时间曲线，随产品附带。用户在实际使用中，根据当前负载功率比例，从曲线直接读取剩余后备时间。 三相逆变电源后备时长核算的时间算法公式，可在各类三相逆变电源产品中通用。计算时保持单位一致。电池容量用安时，电压用伏特，功率用瓦特。结果小时数乘以60转为分钟。核算中任何一项参数的调整，都会改变最终后备时长。电池容量增加，后备时间延长。负载功率增加，后备时间缩短。逆变效率降低，后备时间减少。老化系数下降，后备时间同步缩减。放电深度取值越小，核算结果越保守。 山东运电气有限公司在生产环节验证后备时长核算时，采用可编程负载柜对三相逆变电源进行放电测试。测试条件为电池满充、负载平衡、环境温度25℃。实测后备时长与计算值的偏差范围记录于测试报告。该报告随设备交付，作为验收依据。后备时长核算方法在整个三相逆变电源生命周期内持续适用。
