三相逆变电源给10kw电机供电，在工厂里很常见。选型的人手里拿着电机铭牌，要找一台容量合适的逆变电源。10kw电机不是大功率设备，但启动时的电流冲击不能忽视。三相逆变电源的容量、过载能力、输出电压稳定性都要和电机参数对上。

三相逆变电源和10kw电机搭配的基本条件

10kw三相异步电机在380v电压下的额定电流大约20a。^[1]三相逆变电源的输出额定电流必须大于这个值。逆变电源容量单位是kva，电机额定功率单位是kw。10kw电机配12kva到15kva的三相逆变电源是业内的常见选择。电机功率因数按0.8算，10kw电机对应的视在功率是12.5kva，所以15kva的三相逆变电源余量更大。

容量选择和负载类型的关系

负载分成恒转矩和变转矩两类。10kw电机带恒转矩负载时，^[2]低速阶段电流不会明显下降，三相逆变电源容量按电机额定电流的1.3倍左右核算。带风机和水泵这类变转矩负载时，^[3]低速运行电流小，1.2倍容量就够用。皮带输送机、搅拌机这类重载启动的设备，需要把启动电流算进去，容量适当放大。

三相逆变电源10kw电机适配规格表

启动过程对三相逆变电源的

电机直接启动时启动电流是额定值的5倍左右。三相逆变电源可以调整启动时间，让电机平稳升速。但逆变电源的igbt模块和散热器要承受启动过程中的瞬时功率。^[4]10kw电机配15kva三相逆变电源时，启动电流在允许范围内。如果配12kva，启动时间要适当延长，不然容易过流跳闸。

控制方式对10kw电机运行的

三相逆变电源有v/f控制和矢量控制两种常见工作模式。v/f控制适合普通异步电机，^[1]10kw电机的转速精度要求不高时用v/f控制就能满足。矢量控制需要实际测量电机参数，低速转矩比v/f控制大。10kw电机适配三相逆变电源时，如果设备对低速启动转矩有要求，会选用带矢量控制功能的机器。山东运电气有限公司的三相逆变电源在v/f控制下输出频率稳定，加减速时间可调，和10kw电机配套使用没有兼容问题。

输出电缆长度和接线要求

三相逆变电源与10kw电机之间的电缆长度电压降。电缆超过50米时，压降会让电机端电压下降。10kw电机适配的逆变电源输出电缆截面不应小于6平方毫米。三相逆变电源输出的是pwm波，在长电缆上会产生反射波，对电机绝缘有。输出端加装电抗器可以缓解。

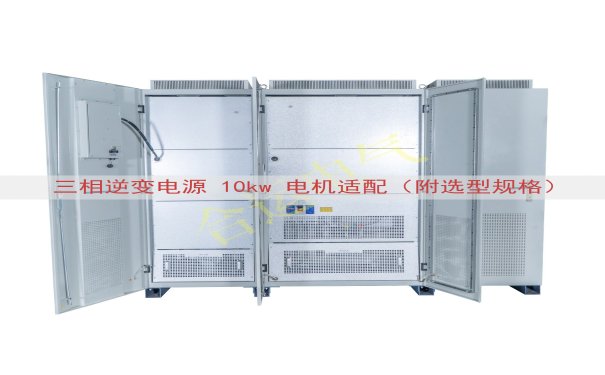

山东运电气有限公司三相逆变电源10kw电机适配产品

山东运电气有限公司提供三相逆变电源，适配10kw电机的常用规格有13kva和15kva两种。产品采用igbt逆变模块，载波频率4khz到16khz可调。三相逆变电源内部有稳压控制回路，电网电压在正负15%范围内波动时，输出电压保持稳定。外壳为金属钣金结构，防护等级ip20，适合安装在电控柜内。

山东运电气有限公司的三相逆变电源在出厂前用10kw电机做了满载测试，用户拿到设备后直接接线就能用。13kva三相逆变电源输出电流为20a，15kva输出电流为23a。10kw电机额定电流在20a左右，15kva规格对于这个电流值的余量更足。电机运行环境温度高时，三相逆变电源容量也要留出更多余量，这个在样本册里有详细说明。
