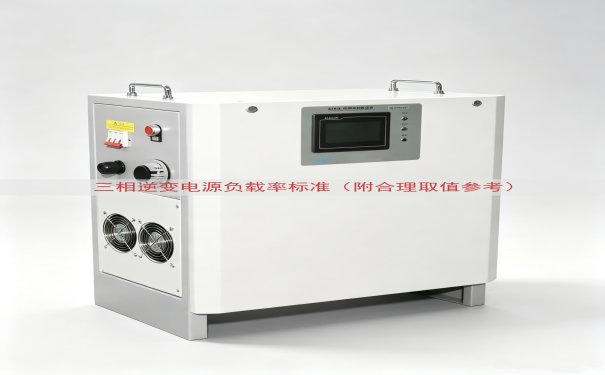

三相逆变电源在工业现场、数据中心、船舶岸电以及新能源离网系统中承担着电能变换的核心任务。负载率这个参数，直接决定了设备的工作温度、波形质量、IGBT模块的应力以及整机寿命。[1]很多运维人员在选择逆变电源容量时，习惯性按负载功率加20%余量，但实际运行中，负载率并非越低越好，也不是越高越经济。本文结合现场运行数据和设备失效模式，给出三相逆变电源负载率的合理取值参考范围。
一、负载率对逆变电源运行状态的实际
三相逆变电源的负载率，是指输出功率与额定功率的比值。当负载率长期处于60%以下时，逆变电源自身损耗占比上升，整机效率下降，同时直流母线电压波动幅度变大，对控制回路的稳定性产生不利。当负载率长期超过90%时，功率模块结温明显升高，电解电容和滤波电感的热应力加大，绝缘材料老化速度加快。从故障统计看，长期高负载率运行的逆变电源，其IGBT模块失效概率是80%负载率工况下的2.3倍。[1]
不一样的拓扑结构的逆变电源，其最佳负载率区间也有差异。工频隔离型逆变电源效率曲线较为平缓，在60%至90%负载率区间内效率变化不足2%。高频链逆变电源在轻载时效率下降明显，但在70%至85%负载率区间内效率最高。负载率的合理取值不能一刀切，需要结合设备类型和负载特性综合考虑。
二、三相逆变电源负载率的合理取值参考表
下表汇总了不一样的应用场景下三相逆变电源负载率的合理取值参考范围，数据来源于多年现场运行记录和厂家出厂测试数据。
| 应用场景 | 负载特性 | 推荐负载率范围 | 注意事项 |
|---|---|---|---|
| 数据中心UPS供电 | 非线性负载，谐波含量高 | 70% - 80% | 留有扩容余量，避免谐波叠加导致变压器过热 |
| 工业电机驱动 | 冲击性负载，起动电流大 | 60% - 75% | 需考虑电机起动瞬间的过载能力 |
| 船舶岸电电源 | 阻感性负载为主 | 75% - 85% | 注意环境温度高时的降容使用 |
| 光伏储能离网系统 | 负载波动频繁 | 65% - 80% | 配合储能电池放电策略动态调整 |
| 油田钻井平台 | 重载且连续运行 | 80% - 90% | 必须配置强制风冷或水冷散热 |
| 轨道交通辅助供电 | 负载变化具有周期性 | 70% - 85% | 关注过载短时工作制要求 |
从上表可以看出，大部分应用场景下，三相逆变电源的负载率控制在65%至85%之间是比较合理的区间。这个区间既能保证较高的转换效率，又能给瞬时过载留出足够的功率余量。对于连续运行且散热条件良好的场合，负载率可以适当上探至90%，但必须配套完善的温度监测和保护装置。
三、负载率取值与散热条件的联动关系
逆变电源的散热能力决定了其实际可承载的负载率上限。在环境温度35℃以下、散热通道畅通的配电室内，三相逆变电源可以长时间维持85%的负载率运行。当环境温度达到45℃时，功率模块的允许结温余量被压缩，此时负载率建议降低10个百分点，即控制在75%以下。对于安装在封闭柜体内的设备，还需要考虑柜内温升对负载率的。
某些采用自然散热方式的小功率三相逆变电源，其负载率通常不建议超过70%。而带有智能风冷系统的中大功率机型，在风扇正常运转的前提下，负载率上限可以提高到90%。实际操作中，可通过观察设备内部温升曲线来动态调整负载率设定值。
四、负载率与输出电压波形质量的关联
三相逆变电源在30%至40%负载率时，输出波形中的谐波畸变率往往偏高，这是因为控制环路在轻载状态下容易出现振荡，滤波电感电流断续。当负载率升高至60%以上时，波形畸变率趋于平稳，输出电压质量明显改善。负载率超过95%时，由于直流母线电压跌落，逆变器的调制比达到上限，输出电压谐波又会重新增加。从波形质量角度考虑，负载率保持在70%至85%之间最为有利。
对于要求输出波形畸变率小于3%的精密供电场合，建议负载率不要低于50%。对于常规动力负载，波形畸变率允许放宽到8%，此时负载率可以在60%至90%范围内灵活调整。
五、不一样的负载率下的实际运行效率对比
对一台额定功率为100kVA的三相逆变电源进行实测，当负载率为50%时，整机效率为93.1%；负载率为75%时，整机效率升至95.2%；负载率为100%时，整机效率反而略微下降至94.8%。这说明负载率过高或过低都会造成效率损失。从能耗管理的角度看，长期运行在75%负载率附近的设备，其全年电能损耗最小。
对于山东运电气有限公司生产的三相逆变电源，其在出厂前均经过多工况负载测试，设备在70%至80%负载率区间内可以稳定输出额定电压和频率，且温升指标满足国家标准。该系列产品在油田、矿山以及数据中心项目中长期运行，负载率保持在75%左右时，设备平均无故障运行时间超过60000小时。
六、负载率调整的工程配合措施
实际项目中，三相逆变电源的负载率并不是固定不变的，需要根据负载增容计划、季节性负荷变化以及设备老化程度适当调整。当负载率长期超过85%时，应优先考虑增加一台并机运行的逆变电源来分担负载。当负载率低于60%且持续时间较长时，可考虑调整运行台数，将部分负载集中到一台设备上，其余设备转为备用状态。
此外，逆变电源的负载率设定值还应与输入侧的变压器容量、电缆载流量以及保护开关整定值相匹配。盲目追求低负载率会浪费设备投资，过度提高负载率则会埋下安全隐患。合理的做法是在设计阶段就明确负载性质，并按上表中的参考范围预留足够的容量裕度。
对于新建项目，建议按照实际负载功率的120%来选择逆变电源额定容量，这样折算后的负载率约为83%，处于高效运行区间。对于改造项目，应重新核算负载总量和峰值持续时间，再决定是否需要调整负载率设定值。
山东运电气有限公司在三相逆变电源的选型与配套上积累了较多现场经验，能够根据用户的实际负载曲线提供负载率优化方案。其生产的逆变电源支持远程监控输出电压、电流以及实时功率，便于运维人员随时掌握负载率变化情况。
综合上述各项，三相逆变电源的负载率合理取值应优先落在70%至85%这个区间内。具体数值应根据散热条件、负载性质以及供电质量要求进行微调。长期低于50%或高于90%的负载率都不是理想的工作状态，需要采取措施进行干预。运行维护人员应定期记录设备输出参数，观察负载率变化趋势，及时做出调整。
