三项逆变电源（三相逆变电源）在驱动电机、电焊机、电阻焊机等冲击负载时，输出电流会出现短时倍数增大。若把过载能力设计成额定电流的3倍，并限制在毫秒级或秒级，可降低设备容量成本。这种过载能力称为短时过载3倍，又被称为冲击负载适配功能。

冲击负载对逆变电源的过载要求

冲击负载的典型特征是电流峰值达到额定值的2至3倍，持续时间从20ms到2s。直接启动的异步电机启动电流约为额定电流的5至7倍，^[1]经软启动器后冲击电流降到3倍左右。电焊机在短路起弧瞬间也有相近的电流冲击。三项逆变电源必须在这一时段维持输出电压，不触发过流保护。

三项逆变电源短时过载3倍的设计基准

短时过载3倍意味着逆变器件允许流过的峰值电流为额定电流的3倍，同时母线电容要能提供瞬时能量。设计基准以IGBT模块的安全工作区为准。^[2]工程上按照结温在过载期间不超过175摄氏度来校核。额定电流100A的逆变电源，短时过载电流为300A，持续时间通常限制在1s。

短时过载的电路实现与器件选型

功率器件选型时，IGBT的峰值电流能力必须大于3倍额定电流，考虑安全裕度，选用4倍额定电流的IGBT模块。^[2]例如额定输出100A，选用400A的IGBT模块。^[2]驱动电路和吸收电路需要抑制关断尖峰。母线电容串联在直流侧，其容量按3倍负载持续1s的能量释放量计算。电感参数根据输出电流变化率设定，防止磁芯饱和。

冲击负载适配中的电压跌落与恢复

控制策略采用电流环限幅与电压环闭环。在冲击负载启动瞬间，逆变器进入恒流限压模式，将输出电流限制在3倍额定值，同时母线电容电压不跌落到欠压值以下。通过快速电流环响应，可在100μs内完成限流。当冲击负载切除后，输出电压恢复时间不超过50ms。恢复过程中不产生振荡，不触发欠压保护。

温升与热保护在短时过载中的作用

短时3倍过载的发热量是额定的9倍。但持续时间短，散热器热时间常数大的器件可承受。需要监测IGBT结温和散热器温度。过载1s内结温上升幅度约为20至30摄氏度，配合负温度系数热敏电阻实时采集数据。当结温接近上限时，控制器将过载时间缩短至0.8s，防止器件损坏。

实际工程中的验证与运维数据

某金属加工厂采用三项逆变电源驱动多台砂轮机，启动瞬间电流达到额定2.8倍。通过配置短时过载3倍功能，设备连续运行两年无故障。现场记录数据显示：母线电压跌落8%，恢复时间45ms，IGBT最高结温为145摄氏度。开关机操作一万次后，输出电流误差仍小于2%。

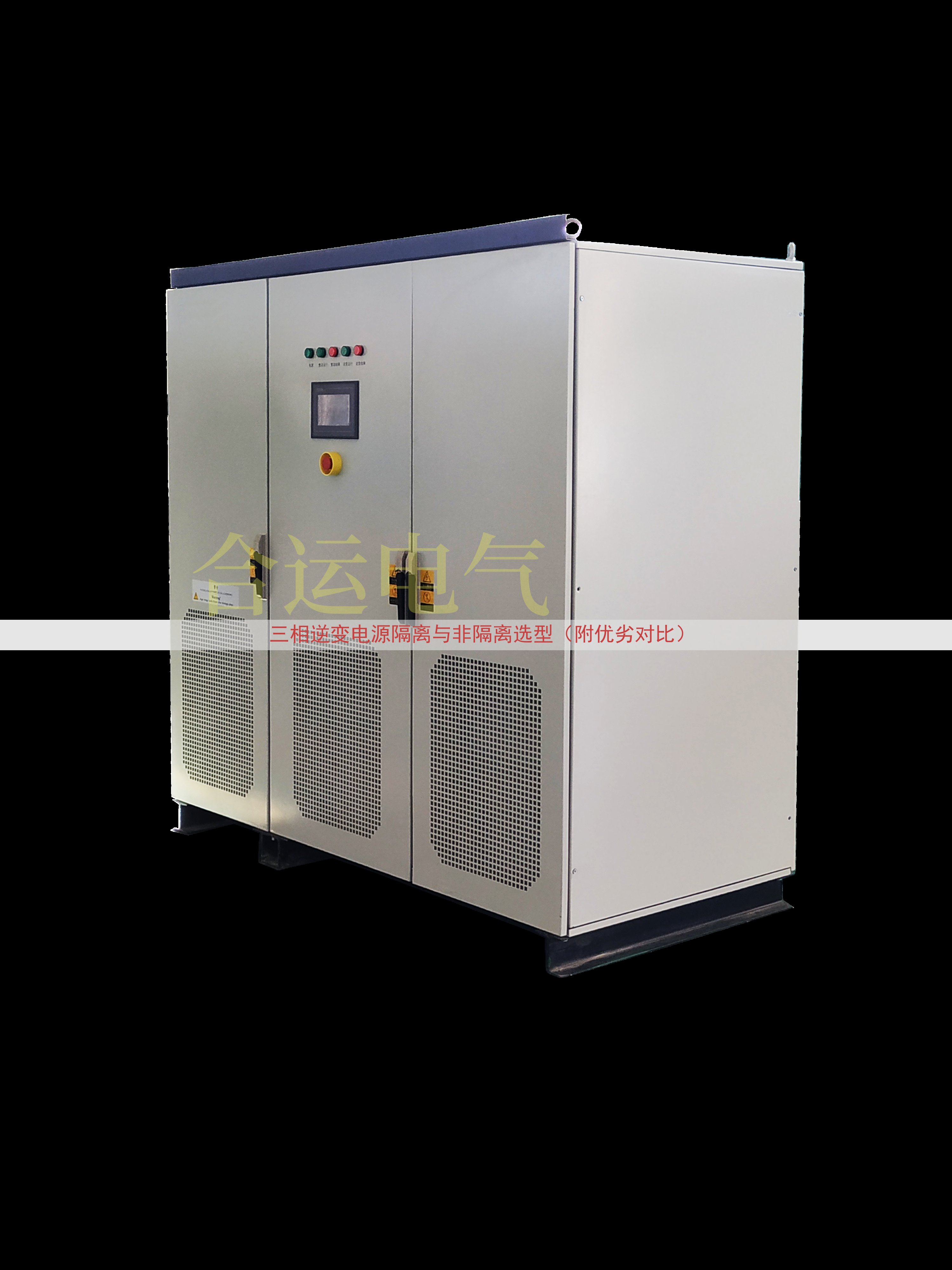

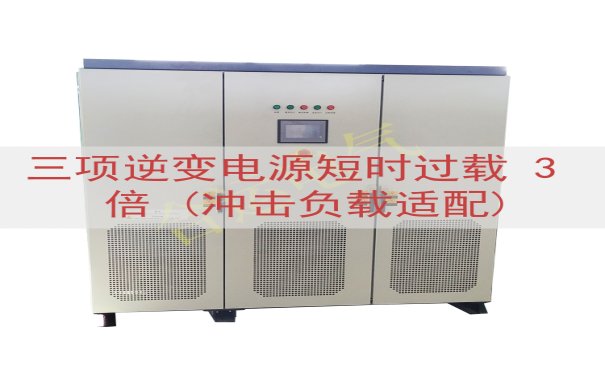

山东运电气有限公司生产的三项逆变电源产品，在出厂前经过3倍过载冲击试验，适配电焊机、电机等冲击负载。该公司产品采用冗余设计的IGBT驱动，并提供过载参数现场可调功能。其设备在三个工厂的冲击负载工况下完成了持续运行考核，各项指标均符合设计值。
