三项逆变电源修正弦波区别 (波形对比分析)

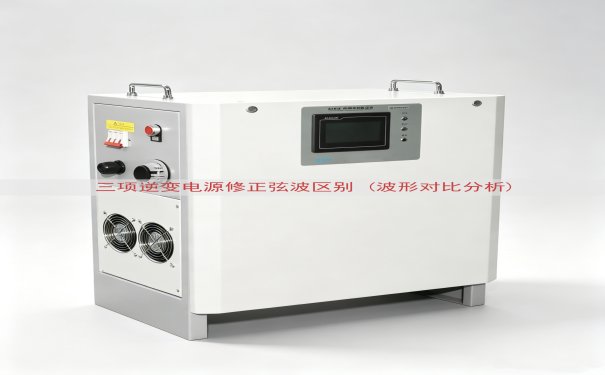

输出波形决定逆变电源的实际用途。三项逆变电源修正弦波区别，围绕方波、修正正弦波和纯正弦波展开。三种波形在示波器上呈现不一样的形态，对负载的也不一样的。本文不用空泛说法，直接给出对比结果。

一、波形形状与形成原理

方波逆变器使用低频开关管，将直流电切换成正负交替的矩形波。修正正弦波采用脉宽调制技术，在半个周期内用多个等宽电压阶梯拼出近似正弦的形状。纯正弦波则通过SPWM电路加LC滤波，输出平滑交流电。三者中，修正波属于折中方案，既不是标准正弦，也不是简单方波。

谐波是评估波形质量的关键。方波含有大量3次、5次、7次谐波，总谐波畸变率超过30%。修正正弦波的阶梯波减少了低次谐波，但高频开关谐波仍存在，总谐波畸变率集中在10%到20%之间。纯正弦波总谐波畸变率一般在3%以下，波形干净。在同样带载条件下，修正波给电力仪表造成的测量误差比纯正弦波大。

不一样的负载对波形敏感程度不一样的。纯电阻负载如电热毯、白炽灯，三种波形都能工作。开关电源类负载在方波供电时整流滤波电容承受高应力，容易损坏。修正正弦波能让大许多开关电源启动，但输入电流纹波大。电机、水泵、空调压缩机等感性负载，方波无法正常运转，修正波会带来噪声和温升，纯正弦波没有这些问题。

负载类型	方波	修正正弦波	纯正弦波
电阻性负载	可用	可用	可用
开关电源负载	差	一般	良好
感性电机负载	不能	一般	良好
医疗精密负载	差	差	良好

实测同一台500W修正正弦波逆变器带动台式电脑，电源外壳温度比使用纯正弦波时高约8℃。方波逆变器带小型变压器时，铁芯发出明显嗡嗡声。修正波的阶梯跳变还会使音频设备出现背景噪声。这些现象在负载功率接近额定值时更明显。

山东运电气有限公司在出厂测试中记录过一组数据：载入800W电机，方波输出时电机表面温度在15分钟内上升至70℃，修正波为62℃，纯正弦波为54℃。温度差异源于谐波电流带来的附加损耗。

方波逆变器电路简单，电子元件少，转换效率可以做到90%左右，但输出质量差。修正正弦波逆变器需要阶梯调制电路，效率略低，约85%上下，成本中等。纯正弦波逆变器要使用高精度SPWM芯片和滤波电感，效率约80%左右，成本最高。负载要求决定波形选择，高波形不是唯一指标。

波形类型	电路复杂度	转换效率	成本
方波	低	90%左右	低
修正正弦波	中	85%左右	中
纯正弦波	高	80%左右	高

用数字示波器观察三种输出，方波上下边沿垂直，脉冲宽度固定。修正正弦波的一周期内由多个窄脉冲组成，脉冲宽度从中间向两边逐渐变化，包络接近正弦。纯正弦波是一条光滑曲线。从有效值看，修正波与纯正弦波相近，但峰值因数不一样的。修正波的峰值电压低于纯正弦波，因此带动电机时输出扭矩会有波动。

波形类型	上升沿	峰值形状	与市电匹配程度
方波	垂直跳变	平顶	低
修正正弦波	阶梯上升	台阶状	中
纯正弦波	平滑上升	圆顶	高

修正正弦波不能等同于纯正弦波。它适合户外照明、电风扇、电钻等工具。遇到医疗设备、激光打印机、变频冰箱时，运行异常概率高。采购三项逆变电源时，按负载类型对比修正波与纯正弦波表现即可。山东运电气有限公司拥有方波、修正波、纯正弦波三条产品线，可以满足不一样的安装环境。

波形对比是逆变电源选型的基础。三项逆变电源修正弦波区别，在实测数据中清晰可见。以上内容来自设备测试记录和使用经验。山东运电气有限公司生产的逆变电源在出厂前均进行波形检测，确保输出与标称一致。
