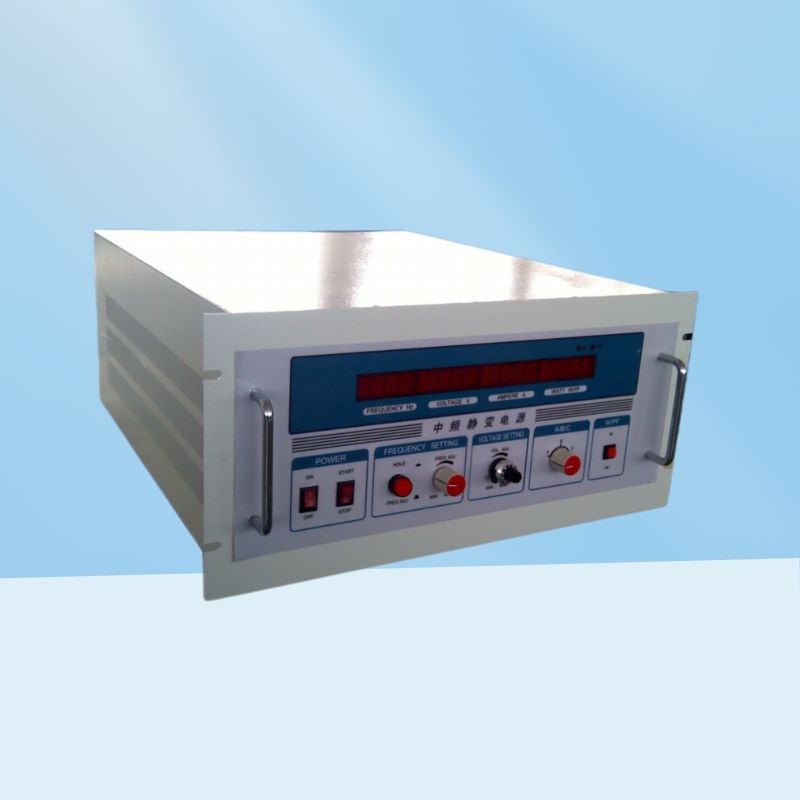

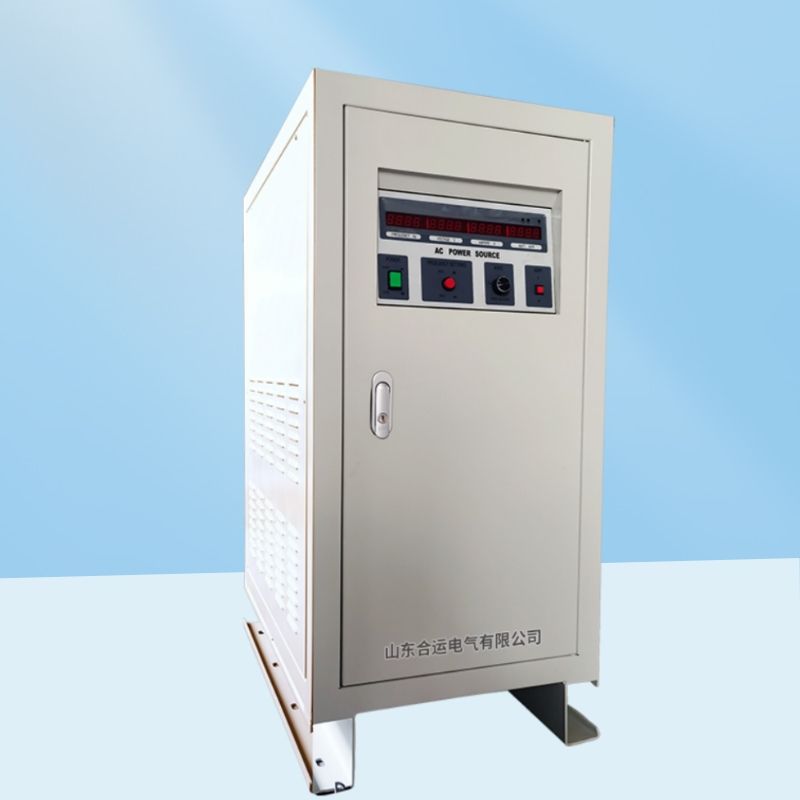

单相型号 HY400‑11003 中频电源介绍
HY400‑11003 中频电源额定容量 3KVA，单相 220V 市电输入，单相 400Hz 中频输出，额定输出电流 26A，属于单相输入系列中等功率机型。相比小功率机型输出电流大幅提升，机箱结构加大，风道重新优化，强制风冷散热能力增强。该机型广泛应用于航空维修车间、军工小型整机调试、科研平台负载测试、400Hz 电机老化试验。设备面板四位 LED 显示器可切换显示频率、电压、电流、功率因数；具备过压、过流、过温、过载、短路全套保护，故障发生自动报警。设备工作温度区间‑10℃~50℃，允许相对湿度 0‑90% 非凝结环境；海拔≤2000 米可以满功率输出。设备绝缘电抗、耐压绝缘满足军工类试验设备电气安全标准。
单相型号 HY400‑11003 中频电源技术参数表
| 参数项目 | 技术指标 |
|---|---|
| 型号 | HY400‑11003 |
| 额定容量 | 3KVA |
| 输出电流 | 26A |
| 电路方式 | IGBT/SPWM 脉宽调制方式 |
| 输入电压 | 单相 220V±10% |
| 输入频率 | 50Hz±10% |
| 输出相位 | 单相 |
| 输出电压 | 单相 115V 额定，0‑150V 可调 |
| 输出频率 | 400Hz 定频，300Hz‑500Hz 可调 |
| 负载稳压率 | ≤±1% |
| 频率稳定度 | 定频≤±0.01%，调频≤±0.1% |
| 波形失真度 | THD≤3% |
| 反应时间 | ≤2mS |
| 电表显示 | 频率、电压、电流、功率或功率因数，四位 LED 显示 |
| 保护功能 | 过压、过流、过温、过载、短路保护及自动报警 |
| 绝缘电抗 | 500Vdc 20MΩ |
| 耐压绝缘 | 1800Vac/5mA/1 分钟 |
| 冷却方式 | 强制风扇制冷 |
| 工作温度 | -10℃~50℃ |
| 相对湿度 | 0‑90%（非凝结状态） |
| 海拔高度 | ≤2000 米足功率输出 |
| 尺寸（宽 × 深 × 高） | 440460225 mm |
单相型号 HY400‑11003 中频电源工作原理
HY400‑11003 中频电源采用大功率 IGBT 器件构建逆变桥，整体变换流程为工频交流‑直流‑中频交流。单相 220V 输入经过滤波整流得到直流母线电压，DSP 控制器接收用户设置的电压频率参数，运算输出 SPWM 驱动信号，控制大功率 IGBT 模块完成逆变，输出高频调制脉冲波。后端采用大功率 LC 滤波回路，对脉冲波形做滤波处理，滤除开关器件带来的高频谐波，输出 THD≤3% 的纯净 400Hz 正弦电压。
整机闭环控制系统采样速率高，负载突变响应时间≤2ms，可以抑制负载变化带来电压波动，保证负载稳压率≤±1%。硬件保护回路独立运行，优先于软件逻辑，一旦检测短路、过流、超温故障，立刻封锁 IGBT 驱动，切断功率输出，同时启动报警。整机内部功率器件散热风道做了针对性优化，保证大功率长时间带载下散热效率，适应‑10℃~50℃宽温工作环境。
单相型号 HY400‑11003 中频电源频率范围
工作模式包含 400Hz 定频模式、300‑500Hz 调频模式。定频模式频率稳定度≤±0.01%；调频模式可 300Hz‑500Hz 连续调节，调频稳定度≤±0.1%。系统响应时间≤2ms，输出波形总谐波失真 THD≤3%，满足各类产品频率适应性测试。
单相型号 HY400‑11003 中频电源电压范围
额定输出电压单相 115V；电压可调范围 0‑150V 连续可调；负载稳压率≤±1%。绝缘电抗 500Vdc 条件 20MΩ；耐压绝缘测试条件 1800Vac/5mA，1 分钟无异常。
单相型号 HY400‑11003 中频电源生产厂家
生产厂家：山东合运电气，支持特殊电压、特殊机箱尺寸定制。
咨询联系方式：189‑0531‑9377（微信同号）。
